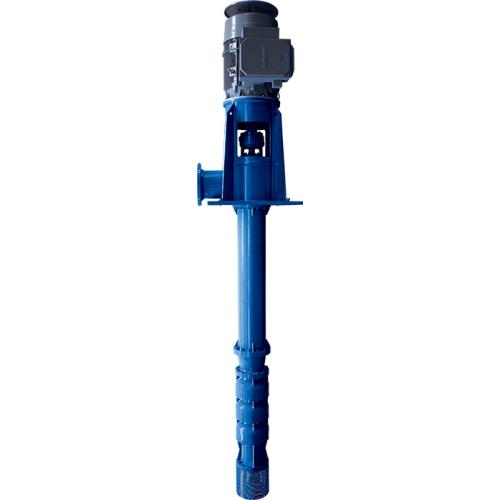

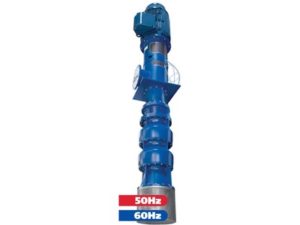

Bombas Ideal VS-VG là dòng máy bơm giếng ly tâm đa tầng cánh thẳng đứng.
Chúng có thể được lắp đặt ở những nơi hạn chế về mặt bằng lắp đặt hoặc nơi các quy định không cho phép hút bụi âm.
Máy bơm được hỗ trợ bởi các phần của ống cột và trục có ống bọc kết nối nó với bên ngoài.
Một đầu bên ngoài thực hiện nhiệm vụ kép, xả chất lỏng được bơm và truyền đến máy bơm công suất của động cơ mà nó hỗ trợ.
Chế tạo tùy chỉnh cho mọi ứng dụng và cài đặt.
Cấu tạo Bombas Ideal VS-VG bao gồm ba phần:
- Thân máy bơm
- Thành phần của vỏ máy bơm bao gồm vỏ hút, vỏ xả và các giai đoạn hoặc giai đoạn bao gồm vỏ khuếch tán và cánh quạt kín. Áp suất vận hành có thể thu được bằng cách kết hợp số giai đoạn cần thiết nhờ cấu hình mô-đun của nó. Cụm cánh quạt quay với một trục trung tâm truyền động cơ.
- Cột thủy lực
- Cột thủy lực được hình thành theo từng giai đoạn, tùy thuộc vào độ sâu của giếng. Các giai đoạn này được hình thành bởi một ống thép, một trục trung tâm (nối trục bơm và trục đầu) và một bộ tách có ổ trục trung tâm để nối các giai đoạn.
- Đầu

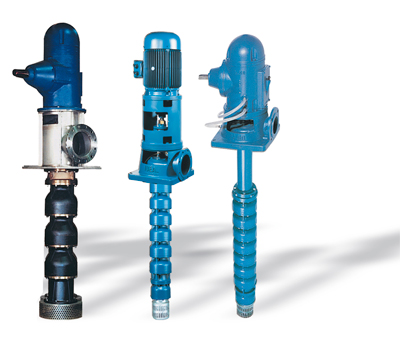

- Đầu ngoài được neo vào mặt phẳng đỡ. Xả dòng chảy từ máy bơm đến đường ống, ở trên cùng là vỏ ổ trục với trục trung tâm, khung động cơ và động cơ. Tùy thuộc vào loại ổ đĩa mà chúng ta có thể tìm thấy:
- Truyền động bằng động cơ trục rắn
- Truyền động bằng động cơ trục rỗng
- Được điều khiển bởi đầu bánh răng và động cơ diesel
- Được điều khiển bởi ròng rọc phẳng và có rãnh
